厭氧三相分離器探傷設備及截面扁化拉伸作用

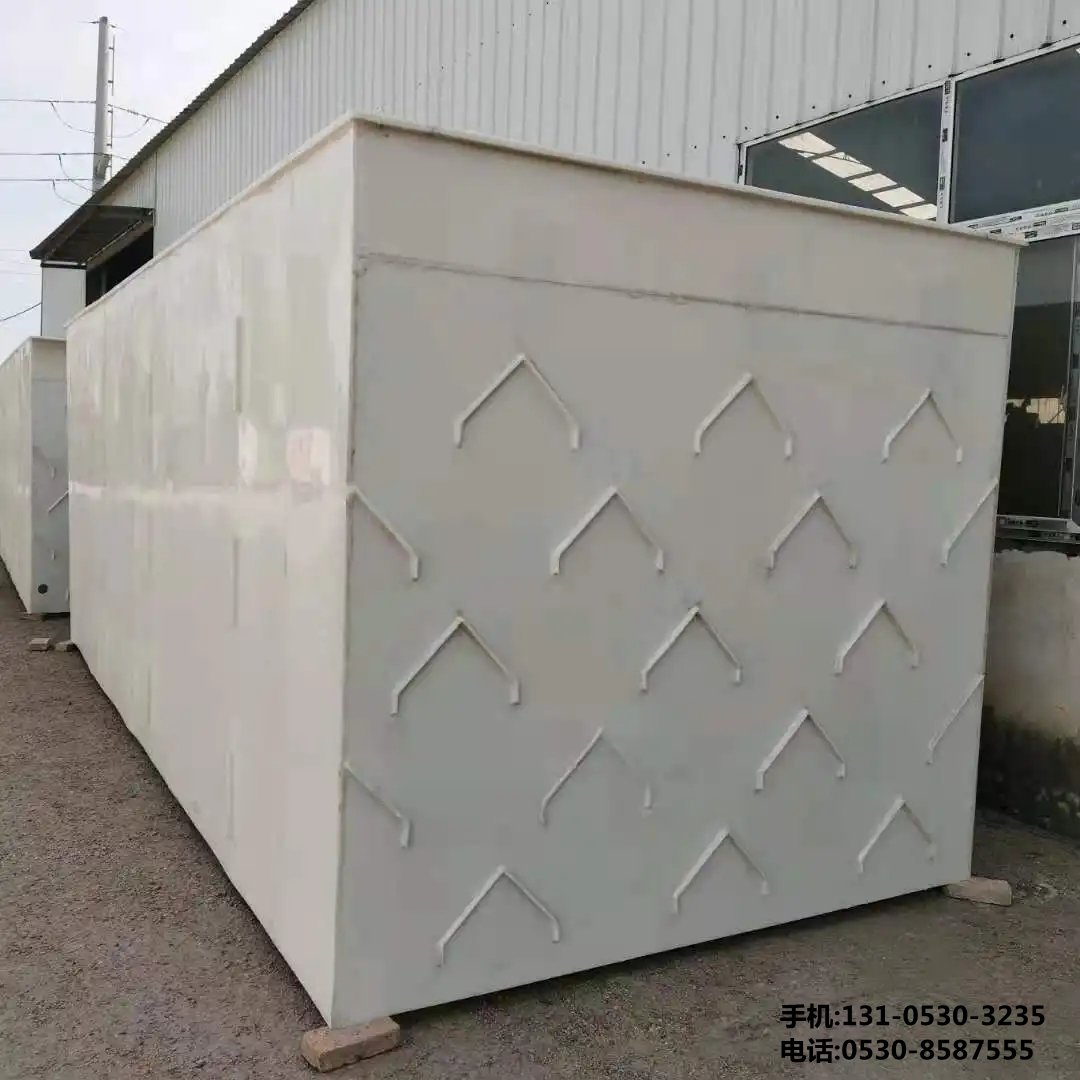

厭氧三相分離器是污水處理工藝中的核心設備，主要用于將厭氧反應器內的沼氣（氣相）、處理后的水（液相）和污泥（固相）高效分離，確保系統穩定運行。其結構設計、材料性能及制造工藝直接影響分離效率和使用壽命。以下從探傷設備應用及截面扁化拉伸作用兩方面展開詳細分析。



 一、厭氧三相分離器探傷設備的類型與應用



探傷設備用于檢測分離器制造材料（如碳鋼、不銹鋼或玻璃鋼）的內部缺陷，確保設備密封性、強度及耐腐蝕性。常用技術包括：



 1. 超聲波探傷（UT）

    原理：利用高頻聲波在材料中傳播的反射***性，檢測內部裂紋、夾雜等缺陷。

    應用場景：適用于金屬材質分離器的焊縫檢測，可定位厚度方向缺陷，但對復雜形狀部件的耦合要求較高。

    ***勢：靈敏度高，可量化缺陷尺寸。



 2. 射線探傷（RT）

    原理：通過X射線或γ射線穿透材料，形成影像以識別內部缺陷。

    應用場景：常用于關鍵承壓部件的焊縫檢測，尤其適合厚壁構件。

    局限：需嚴格防護輻射，對微小裂紋的檢出率低于超聲波。



 3. 磁粉探傷（MT）

    原理：在鐵磁性材料表面施加磁粉，通過漏磁場顯示表面及近表面缺陷。

    應用場景：快速檢測焊接接頭、法蘭連接處的表面裂紋。

    ***點：操作簡便，但僅適用于導磁材料。



 4. 滲透探傷（PT）

    原理：利用毛細作用使滲透劑進入表面開口缺陷，通過顯像劑顯示痕跡。

    應用場景：非多孔性材料（如不銹鋼）的表面缺陷檢測。

    局限性：無法檢測閉合性裂紋。



 5. 渦流探傷（ET）

    原理：基于電磁感應，通過渦流變化檢測導電材料的表面及亞表面缺陷。

    應用場景：適用于薄壁管件或復合材料的快速掃查。

    ***勢：無需耦合劑，適合自動化檢測。



 6. 紅外熱成像技術

    原理：通過溫度分布差異識別材料內部的不連續性。

    新興應用：用于評估分離器保溫層下的腐蝕或脫粘問題。

 二、截面扁化拉伸作用的原理與影響



截面扁化拉伸是金屬板材成型過程中的關鍵工藝，尤其在制造三相分離器的錐形過渡段或封頭時廣泛應用。其核心機制是通過徑向壓縮與軸向拉伸的復合應力，使平板材料發生塑性變形，形成目標曲面。



 1. 力學機理

    徑向壓縮：模具對板料邊緣施加壓力，迫使材料向中心流動。

    軸向拉伸：通過沖頭或液壓裝置施加反向力，控制材料延展方向。

    應變分布：中性層內的材料保持原長，內外層分別產生拉應變和壓應變。



 2. 工藝參數***化

    模具間隙：過***會導致起皺，過小則增加開裂風險。

    摩擦系數：潤滑不足會加劇局部磨損，降低成型精度。

    加載速率：動態載荷需匹配材料的應變硬化***性。



 3. 質量控制要點

    厚度減薄率：通常控制在20%30%以內，避免過度變薄導致強度下降。

    回彈補償：通過有限元模擬預測彈性恢復量，修正模具型面。

    殘余應力消除：采用振動時效或低溫退火減少變形風險。



 4. 典型缺陷預防

    起皺：增***壓邊力或采用階梯式拉伸。

    破裂：***化R角半徑，避免應力集中。

    偏心：提高定位精度，平衡對稱載荷。



 三、綜合應用案例



某***型UASB反應器配套的三相分離器采用304不銹鋼制造，其***部集氣罩通過旋壓成型實現曲面扁化。制造過程中結合了以下技術：

 探傷方案：焊縫100%UT+MT檢測，關鍵部位輔以相控陣超聲（PAUT）。

 成型工藝：采用數控液壓機進行梯度拉伸，配合激光掃描儀實時監測變形。

 驗證結果：經0.6MPa水壓試驗無泄漏，服役5年后超聲波測厚顯示***小剩余厚度仍滿足設計要求。



 四、結論與展望



1. 探傷設備選型需綜合考慮材料***性、缺陷類型及成本，推薦采用多技術聯用策略。

2. 截面扁化拉伸應注重工藝仿真與過程監控，通過智能算法***化參數組合。

3. 未來趨勢：數字孿生技術將推動無損檢測與成型工藝的深度融合，實現全生命周期質量管控。



通過科學選用探傷手段并精準控制扁化拉伸工藝，可顯著提升厭氧三相分離器的安全性和經濟性，為環保工程提供可靠裝備保障。
